Installation Inverter vision three

Respectez toutes les consignes de sécurité et les exigences relatives à l'installateur.

Respectez les consignes concernant le lieu de montage et les distances de montage maximales et minimales pour l'onduleur, le compteur et la batterie.

Vérifiez si la nature du mur et le matériel de fixation fourni sont adaptés pour supporter le poids du produit de l'onduleur (22 kg).

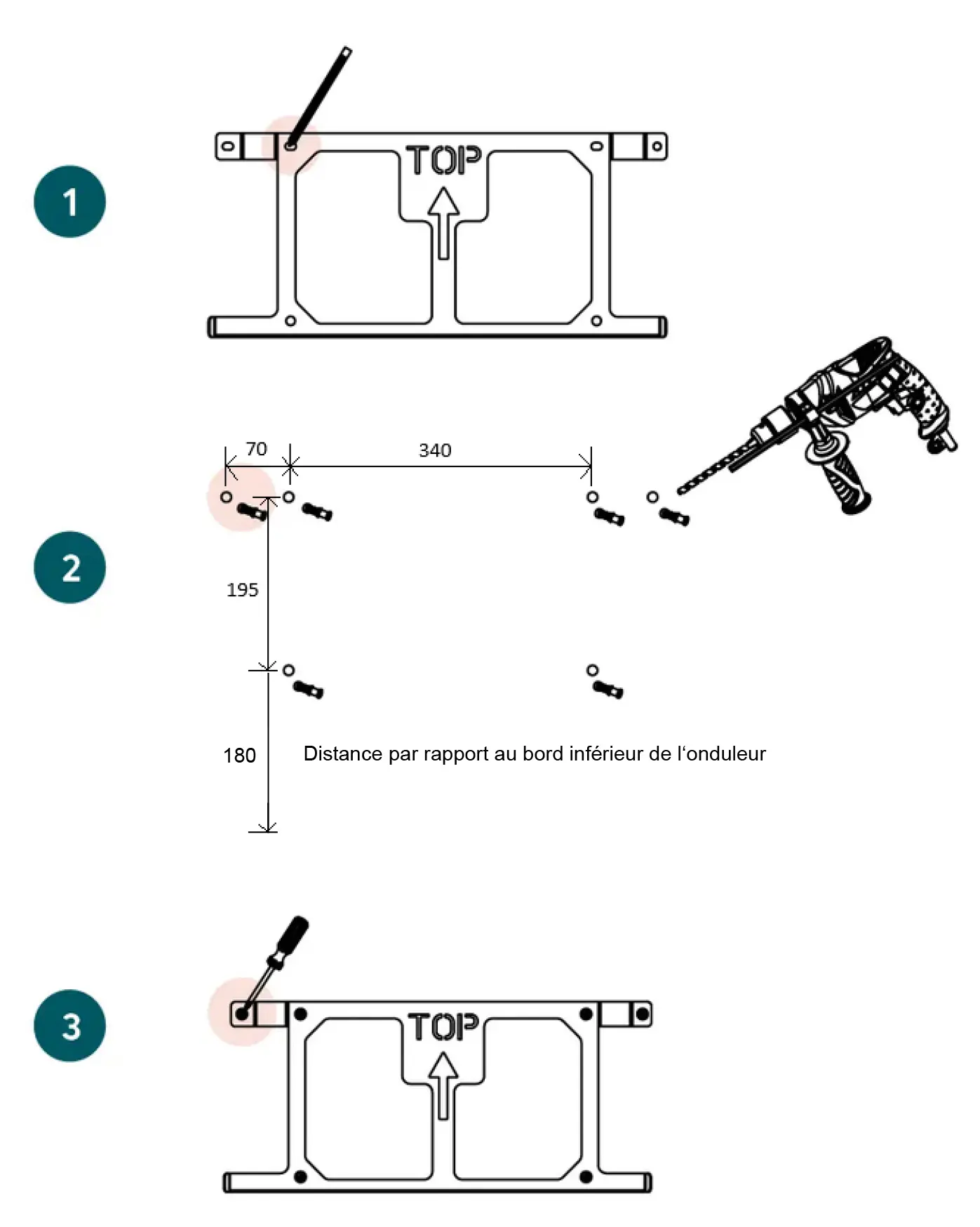

• Marquer les trous de perçage à l'aide du support mural et percer les trous.
• Monter le support mural

• Accrocher avec précaution l'onduleur sur le support mural
• Fixer l'onduleur sur le support mural

Respectez les indications relatives aux exigences en matière de câbles et aux rayons de courbure minimaux pour l'onduleur, le compteur et la batterie.

Respectez les Explications concernant la Sertissage des connecteurs PV.

Les connecteurs PV Stäubli MC4 Evo 2A, compatibles avec les connecteurs PV Stäubli de l'onduleur, sont livrés avec le produit. Les connecteurs PV Stäubli sont compatibles entre eux avec d'autres types de connecteurs Stäubli MC4.

• Dénuder le câble PV DC sur une longueur de 6,0 - 7,5 mm
  Veiller à ne pas endommager les différents conducteurs !
• Sertir le câble DC avec les connecteurs PV
  Veiller à la polarité correcte lors de l'affectation des contacts à la broches PV !

• Raccorder le câble DC PV respectivement à PV+ et PV-
  Un 'clic' doit être audible.

• contrôler le bon enclenchement en tirant sur le connecteur
  (force de contrôle max. 20 N)

Le câble DC de la batterie est fourni avec le Battery vision top pack.

• Brancher la fiche sur BAT+ et BAT-
  Un 'clic' doit être audible.

L'antenne est fournie avec l'Inverter vision three.

• Retirer le manchon de protection en caoutchouc du raccordement de l'antenne
• Visser l'antenne

Le câble BMS est un câble réseau standard (fourni avec le Battery vision top pack).

• Raccorder le câble de communication à la sortie BMS
• Visser le manchon de protection (cela sert également de joint d'étanchéité)

L'inverter vision three est directement relié au routeur par une connexion LAN. Le câble LAN n'est pas compris dans la livraison.

• monter un boîtier de connecteur étanche à l'eau (compris dans la livraison) sur le côté de l'onduleur pour le protéger et le décharger de la traction au niveau du connecteur
• Raccordement de l'onduleur au routeur

Dans des cas exceptionnels, il est possible d'établir une connexion WLAN pour une liaison sans fil avec un WLAN situé à proximité de l'onduleur.

• S'assurer que l'antenne est vissée sur l'onduleur
• Utiliser SOLARWATT Pro app pour effectuer les réglages du réseau local sans fil

Explications supplémentaires sur la Intégration de l'onduleur dans le réseau local par WLAN.

Inverter vision three est conçu pour fonctionner sur un réseau triphasé, plage de tension 220/230/240 V, fréquence 50/60Hz.
Les autres exigences techniques doivent être conformes aux exigences du réseau public local.

Respecter les Les exigences en matière de câbles et les rayons de courbure pour l'onduleur, le compteur et la batterie.

La fiche AC / BACKUP est fournie avec l'Inverter three.

• Dénuder et isoler le câble
• Sertir les embouts sur le câble

• Faire passer le câble AC par les composants de la fiche AC
• Relier les extrémités du câble de raccordement au réseau et du câble de sauvegarde conformément à la désignation des conducteurs sur le connecteur

• Fixer le contre-écrou
• Brancher le câble d'alimentation sur la prise BACKUP/GRID
• Fermer et fixer l'étrier de sécurité

Le câble de mise à la terre n'est pas compris dans la livraison. La cosse pour le câble de mise à la terre est comprise dans la livraison de l'Inverter three.
